材料测试标定及卡片制作服务

上海卓位信息技术有限公司联合国内知名材料测试实验室，为客户提供材料力学性能样件测试及LS-DYNA软件材料卡片生成服务，具体内容如下：

- 按照客户的技术要求，进行各种材料（金属或非金属）样件试验（单向拉伸，缺口拉伸，剪切，双向拉伸，冲孔，三点弯等）。

- 对材料样件试验结果数据进行数据处理，验证及仿真分析标定。

- 输出仿真分析标定结果，并根据各种材料本构要求生成相应LS-DYNA软件材料卡片。

- 最终交付材料样件试验数据结果及LS-DYNA软件材料卡片。

材料样件测试试验：

根据客户的相关技术要求不同及生成的材料卡片本构模型的不同，要求做的材料样件试验也各不相同：

比如LS-DYNA软件MAT24号材料卡片（用于金属材料）生成一般包括如下试验：

1） 准静态拉伸试验

准静态拉伸试验，应变速率是0.001/s、0.1/s，2组，试验重复至少3组(或5组），试验所使用的是MTS 810,最大载荷为50kN，试验试件尺寸所采用的标准为《GBT 228.1-2010 金属材料 拉伸试验 第1部分：室温试验方法》。

2） 中应变率拉伸试验

中应变率拉伸试验，应变速率是0.1/s，1/s,10/s,100/s,500/s 5组，试验重复率3组(或5组），试验所使用的是zwick HTM 5020 ,最大载荷为50kN，最大拉伸速度20m/s，试验试件尺寸所采用的标准为《GBT 30069.2-2016 金属材料 高应变速率拉伸试验 第2部分：液压伺服型与其他类型试验系统》。

比如LS-DYNA软件MAT187号材料卡片（用于非金属塑料）生成一般包括如下试验：

1） 准静态拉伸试验

准静态拉伸试验，应变速率是0.001/s、0.1/s，2组，试验重复至少3组，试验所使用的是Instron 5966,最大载荷为10kN，试验试件尺寸所采用的标准为《GB_T 37426-2019 塑料 尺寸》。

2） 中应变率拉伸试验

中应变率拉伸试验，应变速率是0.1/s，1/s,10/s,100/s,500/s 5组，试验重复率在3个，试验所使用的是zwick HTM 5020 ,最大载荷为50kN，最大拉伸速度20m/s，试验试件尺寸所采用的标准为《GB_T 37426-2019 塑料 尺寸》。

3） 压缩试验

准静态压缩试验，应变速率是0.001/s、0.01/s，2组，试验重复至少3组，试验所使用的是Instron 5966,最大载荷为10kN，试验试件尺寸所采用的标准为《GB_T 8813-2020 》。

4） 三点弯曲试验

非金属高速三点弯曲试验，试验速度在是50mm/s、150mm/s，300mm/s，试验重复率在3个，试验所使用的是zwick HTM 5020 ,最大载荷为50kN。

5） 高速穿孔试验

对于该试验，可以采用《ISO6603-2-2000 塑料.硬质塑料击穿性能的测定第2部分仪器冲击试验》标准，冲击速度在1-5m/s。

如果需要考虑材料失效模型，比如GISSMO，DIEM，MMC或Johnson-Cook模型，则需要再多做一些其他试验，并根据LS-DYNA软件不同的材料本构要求，可能会涉及到材料各向异性的样件取样，及不同温度下的材料力学性能测试。

材料试验数据验证标定及LS-DYNA卡片生成

通过以上材料样件测试数据后，我们就需要针对这些材料数据，采用各种方法进行试验数据的验证和标定，并采用工具进行LS-DYNA软件的材料卡片生成，最后得到Keyword格式的材料卡片，方便客户直接调用，用于LS-DYNA求解计算。

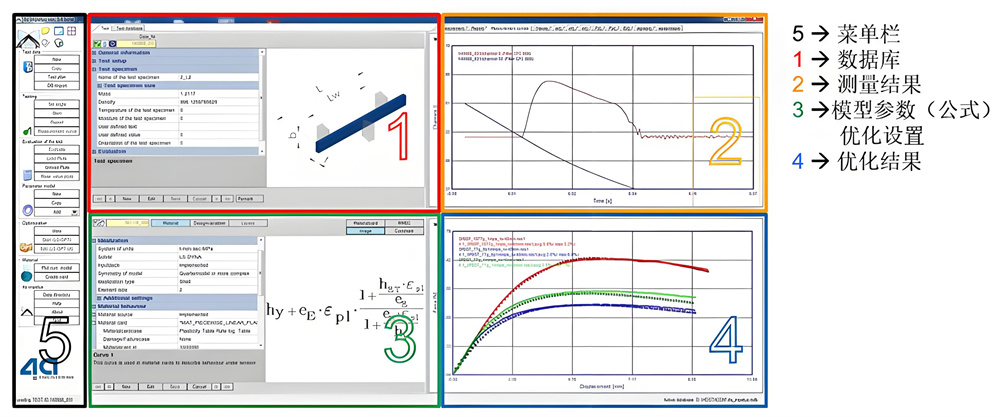

我们通过采用4A Engineering公司的VALIMAT软件，可以快速高效的进行测试数据标定和材料卡片的生成。

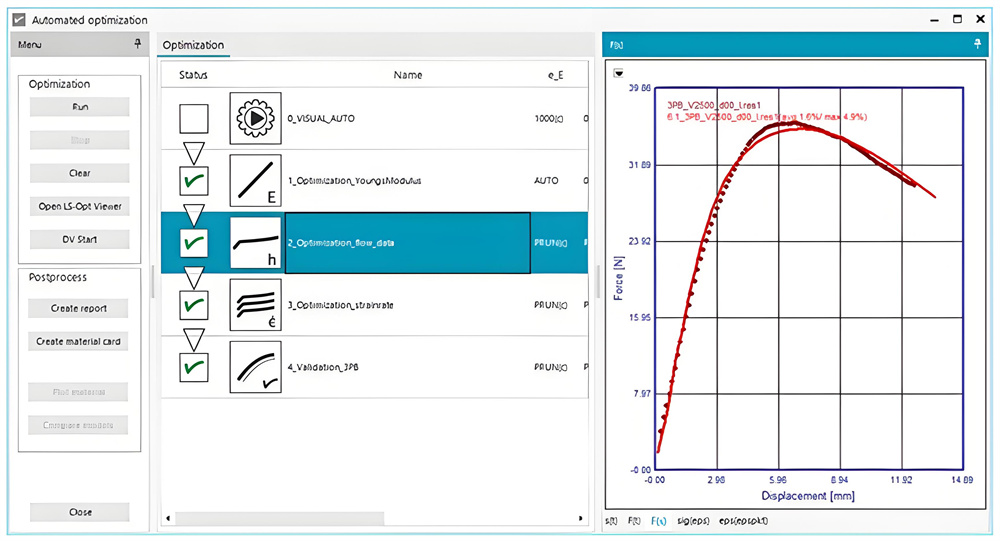

一般流程为：导入系列样件试验数据，自动生成相应样件CAE分析模型，对模型进行参数化，调用LS-OPT优化软件进行材料曲线参数优化自动标定，得到标定好的材料曲线：

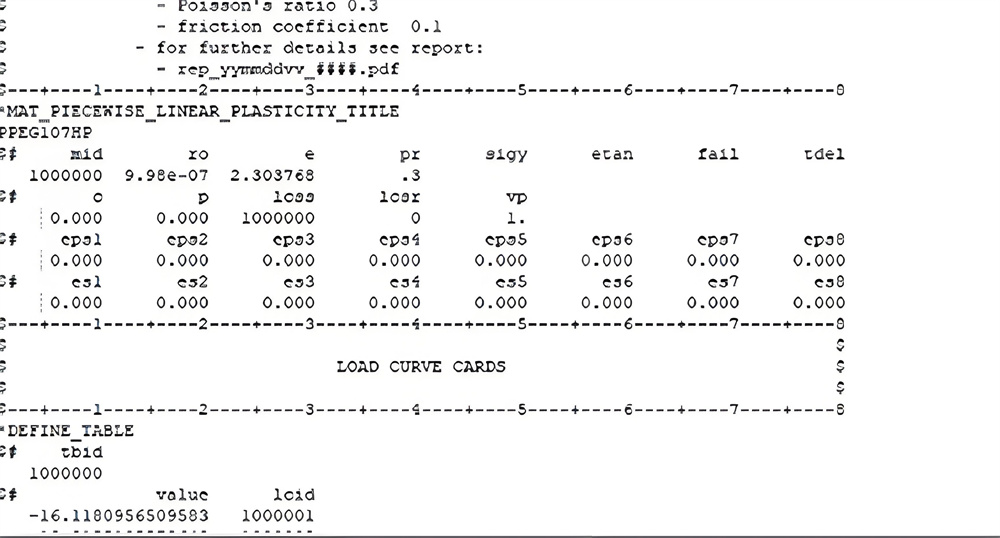

然后根据选择的不同材料本构模型，自动或半自动生成相应的材料卡片：
