EEVC-MDB壁障模型
发布日期：2025-12-12 浏览次数：77

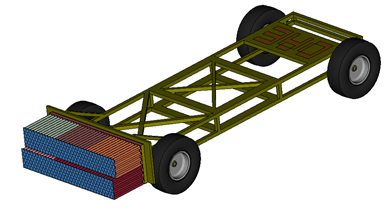

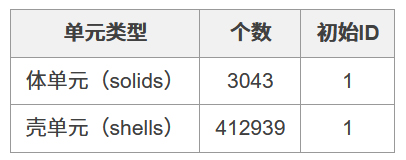

模型基本信息

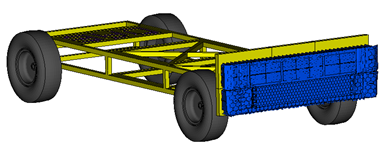

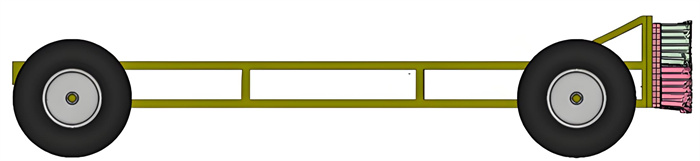

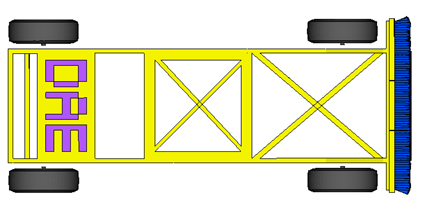

EEVC MDB壁障模型为壳单元结构，由Dynawe公司在ANSYS LST公司免费模型基础上开发完成，最新版本为1.0。壁障的总质量为950kg。壁障的碰撞性能由蜂窝铝材料的特性来决定。
模型性能
2个碰撞分析试验对标来说明模型的性能：
1、正面100%重叠刚性壁障碰撞

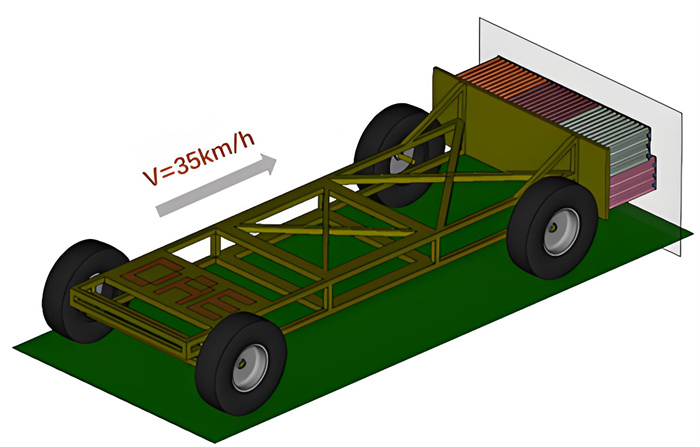

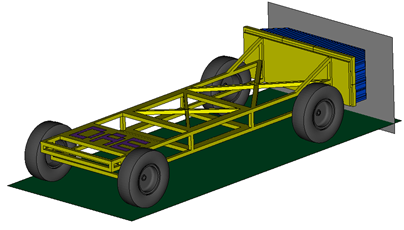

该分析由壁障以35km/h的速度撞击刚性墙，如图所示

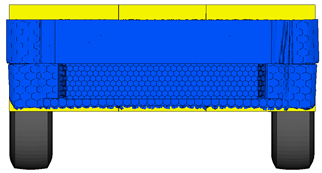

壁障变形

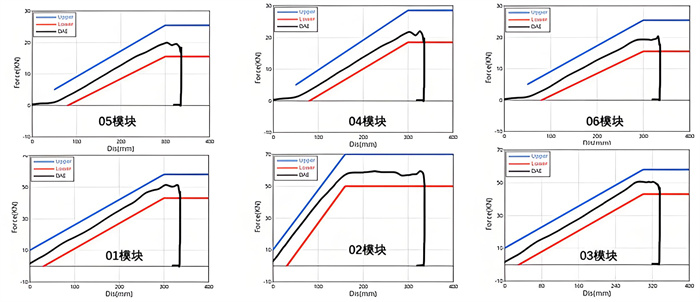

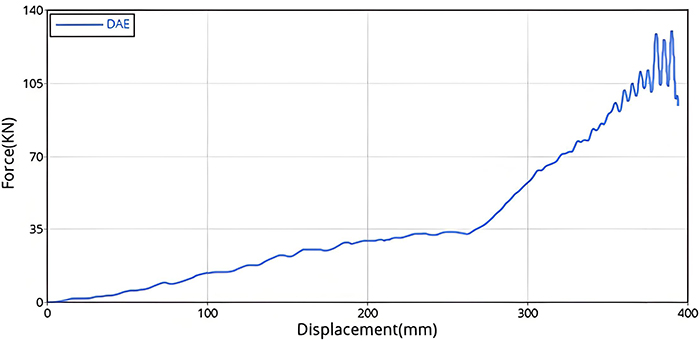

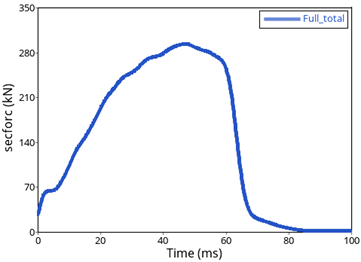

力位移曲线

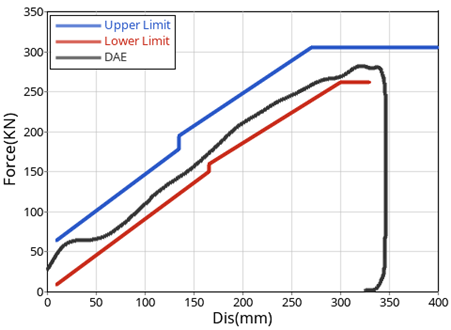

位移-力曲线
2、正面柱碰碰撞

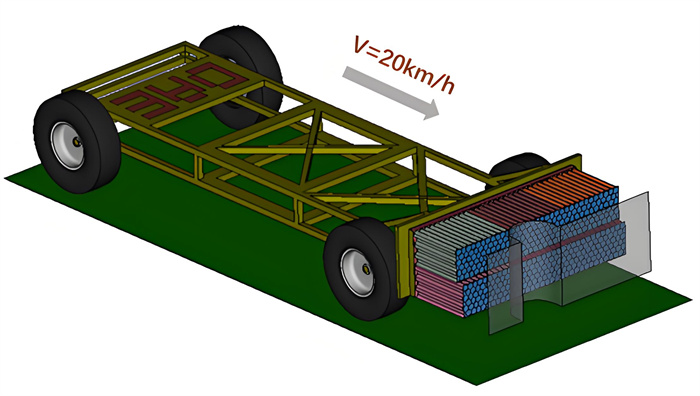

该分析由壁障以20km/h的速度撞击柱形刚性墙，如图所示
壁障变形
力位移曲线
位移-力曲线
有关模型的咨询和购买事项请联系上海卓位信息技术有限公司：赵海欧, 电话：13816888516，Email：stephen.zhao@dynawe.com

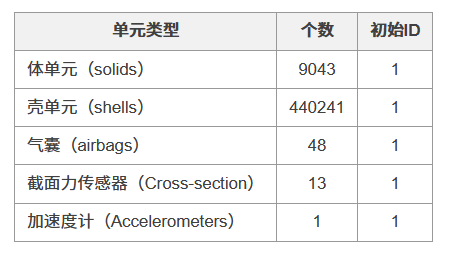

模型基本信息

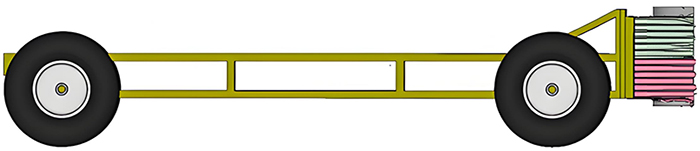

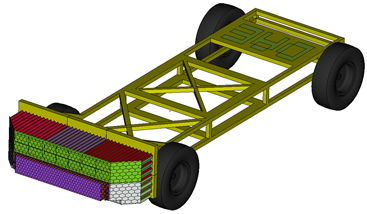

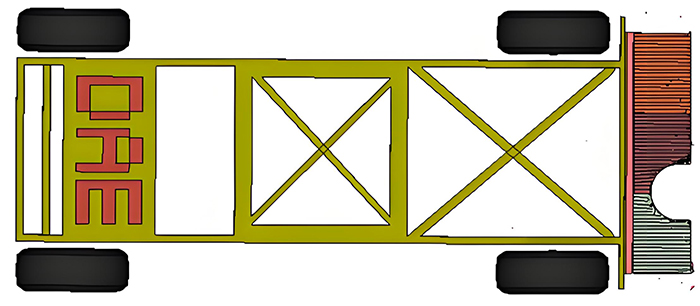

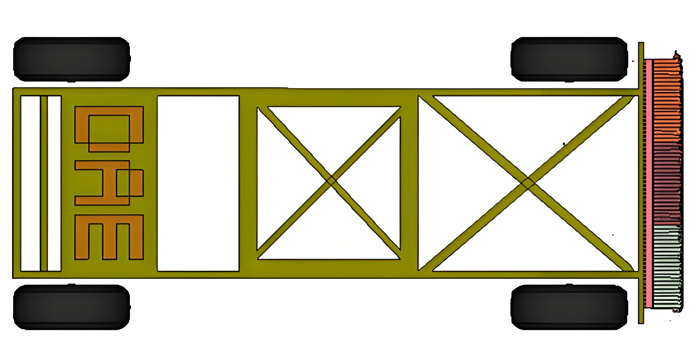

DAE AE-MDB模型为壳单元结构，由Dynawe公司在ANSYS LST公司免费模型基础上开发完成，最新版本为1.0，模型的主体由6个不同强度的蜂窝铝材料构成，主体是0.6毫米厚的铝片包裹。前方碰撞块的压溃强度是1.69 N/mm2 ±0.103 N/mm2. 壁障的碰撞性能由蜂窝铝材料的特性来决定。
模型性能
AE-MDB模型35km/h正面100%重叠碰撞
正面碰撞变形

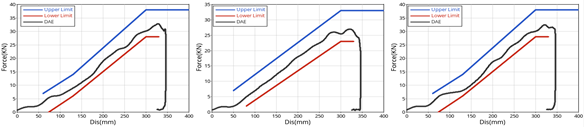

正面碰撞A-F受力分析
Block_A, Block_B, Block_C
Block_D, Block_E, Block_F

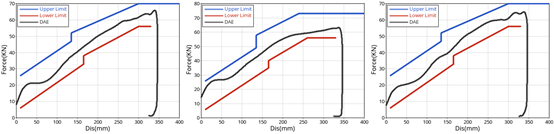

正面碰撞整体受力分析
有关模型的咨询和购买事项请联系上海卓位信息技术有限公司：赵海欧, 电话：13816888516，Email：stephen.zhao@dynawe.com
